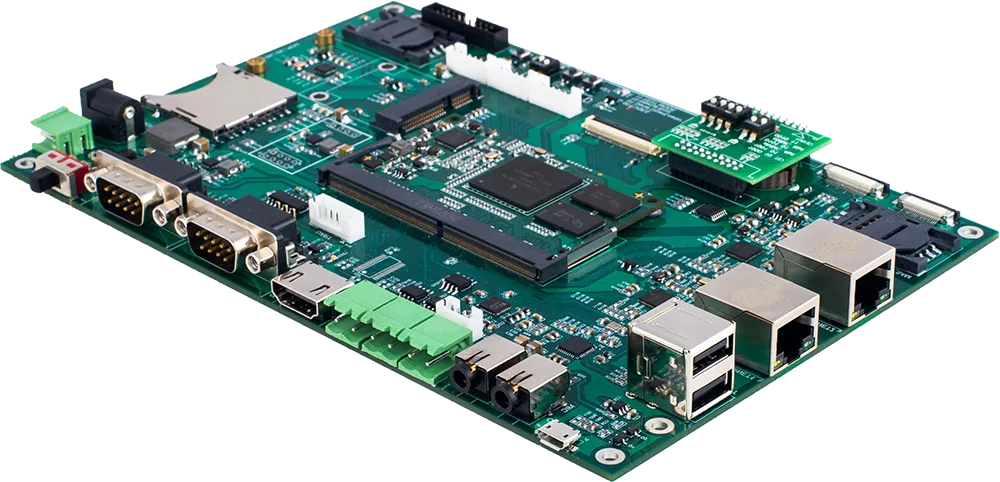

SAIL-IMX7D全能开发板，高效能低功耗工业开发板
基于NXP Cortex-A7 i.MX7D 高效能低功耗工业开发板，采用核心板加载板的形式推出，核心板10层PCB，载板4层PCB。核心板连接器使用标准的DDR4-REV高速连接器，PIN数量多达260PINs。功能方面，引出了千兆网、CAN、ISO7816、PCIe等众多接口。软件同时推出先进的Linux4.1与Android6.0系统作为软件系统
硬件配置列表
CPU引出资源 | 核心板引出资源 | 开发板资源 | |
内存 | 最高1G字节 | 1G字节 | 1G字节 |
eMMC | 最高32G字节 | 最高8G字节 | 最高8G字节 |
SD(MMC) | 最高64G字节 | 最高64G字节 | 最高64G字节 |
CAN | 2路 | 2路 | 1路 |
UART | 最高7路 | 5路 | TTLx1 RS485x1 RS232x2 |
USB HOST | 1路 | 1路 | 2路 |
USB OTG | 1路 | 1路 | 1路 |
SAI/IIS | 2路 | 1路 | 1路 |
PCIe2.0 | 1路 | 1路 | 1路 |
SmartCard | ISO7816-3 X 1 | ISO7816-3 X 1 | ISO7816-3 X 1 |
SDIO(for Wifi) | 1路 | 1路 | 1路 |
ethernet | 2路 | 2路 | 2路 |
SPI | 3路(一路复用) | 3路 | 2路 |
IIC | 4路 | 4路 | 2路 |
MIPI CSI | 1路 | 1路 | 1路 |
MIPI PCAM | 无 | 无 | 无 |
24bit RGB LCD | 1路 | 1路 | 1路 |
HDMI | 无 | 无 | 无 |
Touch | 五点电容触摸屏 | 五点电容触摸屏 | 五点电容触摸屏 |
PWM | 1路 | 1路 | 1路 |
WatchDog | 1路 | 无 | 无 |
RTC | 一路内部RTC | 一路内部RTC | 一路内部RTC |
Reset | 1路 | 1路 | 1路 |
电源 | 5V | 12V | |
尺寸 | 69.5X 40（mm） | 200X140（mm） | |
使用温度 | -20to +105°C | -20to +105°C | -20to +105°C |
物联网通信接口
开发板采用核心板+底板结构设计，高品质，稳定性强 ，可以更灵活地进行产品开发，快速设计出更具有竞争力的产品
底板极大限度的引出核心板资源,USB2.0、1路千兆网、一路CAN、6路串口、PCIe、SDIO等物联网通信接口；1路摄像头，一路LCD，免费支持VGA、LVDS、HDMI多种视频接口输出接口转接方案
硬件接口设计的兼容性

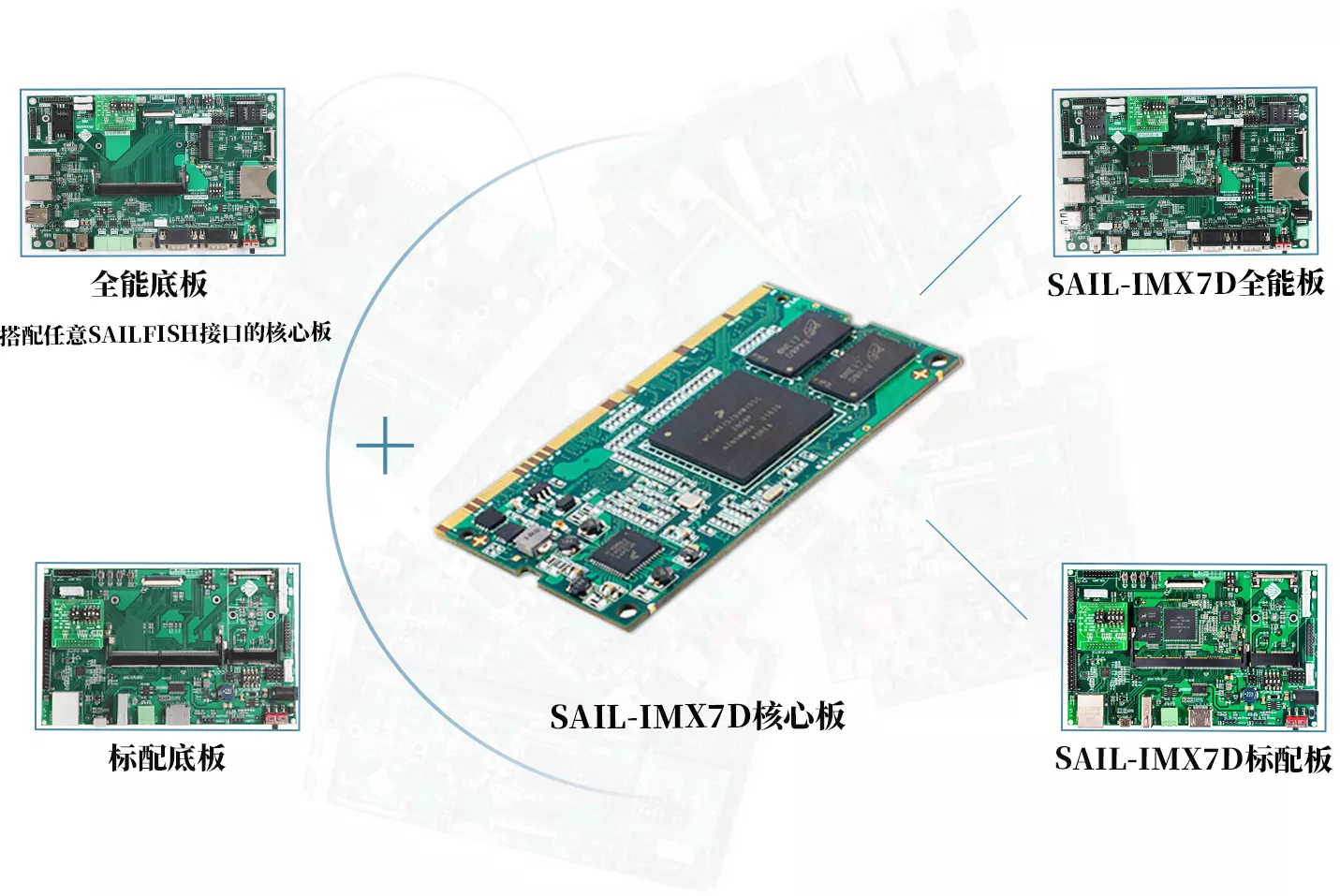

SAIL-IMX7D开发板底板可搭载任意一款SAILFISH接口的核心板，核心板之间无障碍切换
尺寸说明

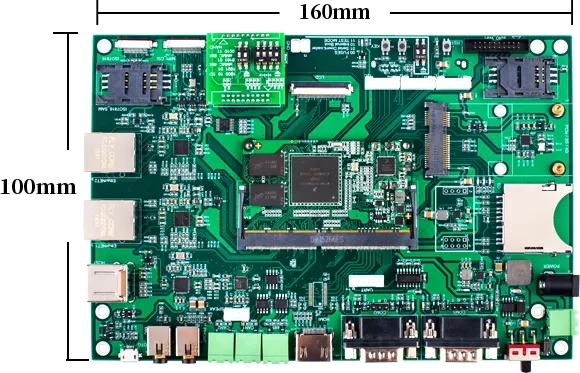

开发板尺寸

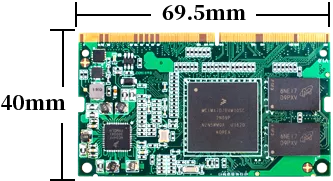

核心板尺寸

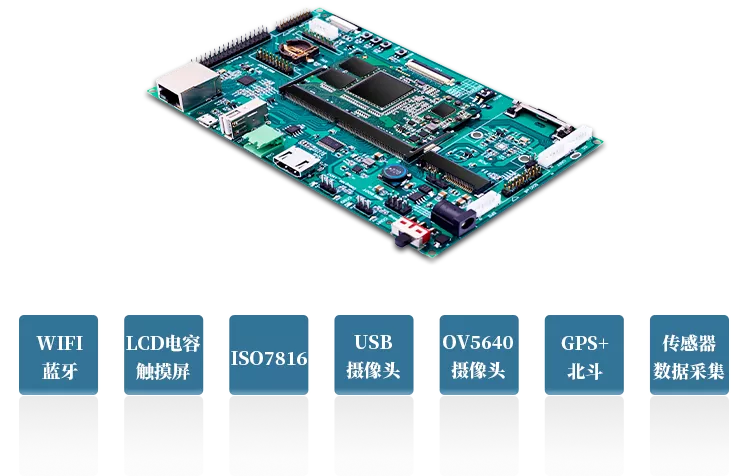

开发板模块
电鱼电子开发板已完成外围模块的开发，配套资源，用户可直接使用，节省产品开发时间
