SAIL-RK3568开发板
工业级品质,商业级价格

SAIL-RK3568开发板采用瑞芯微RK3568高性能四核64Cortex-A55应用处理器,集成GPU/VPU/NPU协处理器,主频最高2.0GHz;以核心板加载板的形式推出。板载双千兆以太网、多种显示接口、音频接口、USB2.0 HOSTUSB3.0 HOSTTF Card及扩展IO

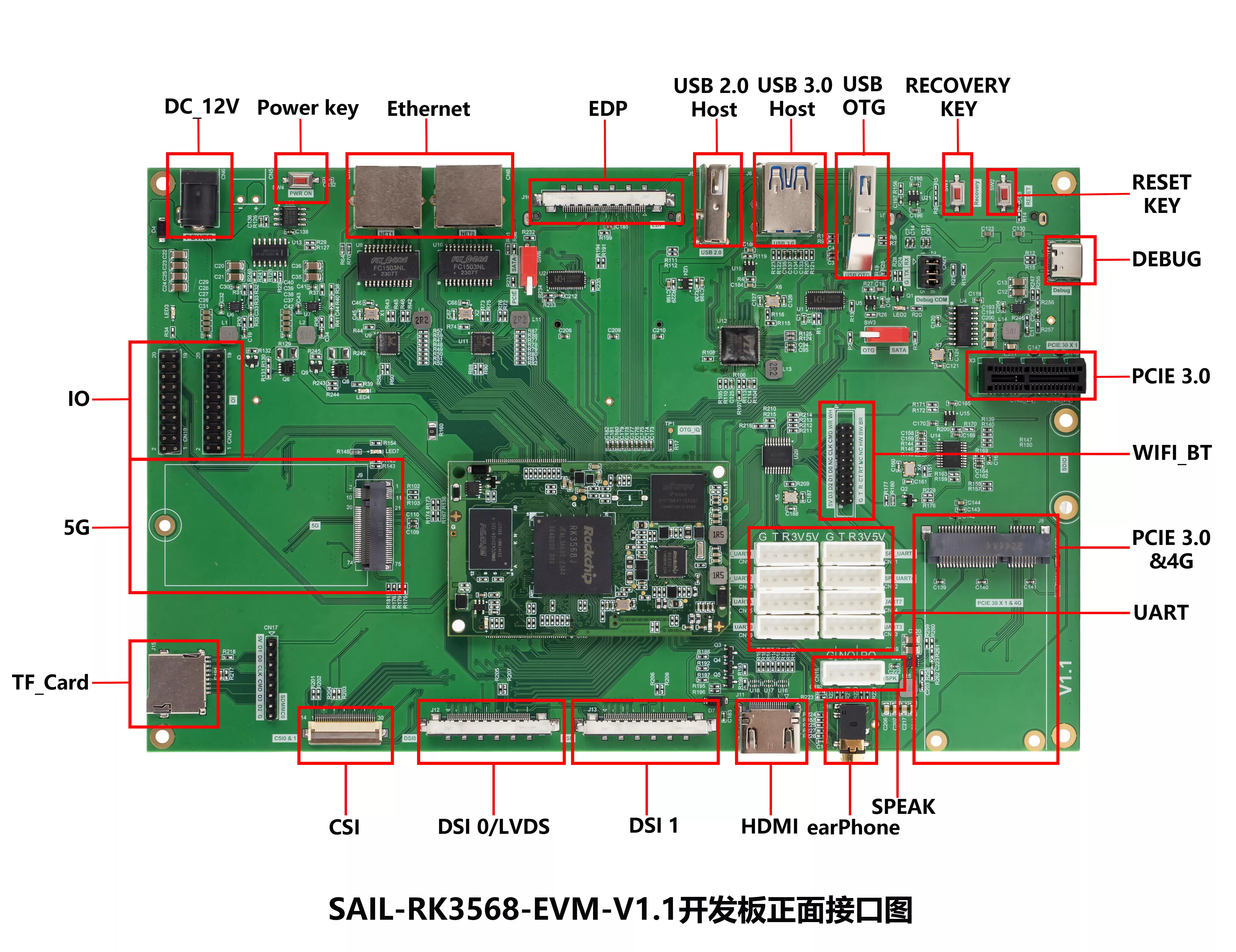

底板接口介绍
开发板基本信息


S0C

Rockchip RK3568B2

CPU

四核64Cortex-A55处理器,22nm先进工艺,主频最高2.0Hz

GPU

Mail-G52-2EE

支持OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.0,Vulkan 1.1

内嵌高性能2D加速硬件

NPU

最高支持1Tops算力

支持TensorFlow/MXNet/PyTorch/Caffe等主流架构模型的一键切换

支持INT8/INT16/FP16/BFP16混合操作

VPU

硬解码:

H.265、H.264、VP9:up to 4096x2304@60fps

VP8:up to 1920x1088@60fps

VC1、MPEG-4、MPEG-2、MPEG-1:up to 1920x1088@60fps

H.263:up to 720x576@60fps

硬编码:

H.264/AVC:up to 1920x1080@60fps

H.265/HEVC:up to 1920x1080@100fps(4096x4096@10fps with TILE)

RAM

4G/8G(标配4G)

ROM

16G/32G/64G/128G(标配32G)

OS

linux4.19buildroot+qt5.15、Android11dedian10.12、Ubuntu18.04

接口方式

板对板连接器(4*80pin   间距0.5mm)

工作温度

-40℃ ~ +85℃

电压

4.5-15V

工作电流

0.2A

核心板尺寸

69mm*34mm

开发板尺寸

230mm*145mm



核心板功能参数


功能
数量

参数

Display
4

具备三路显示控制器,支持LVDS、MIPI DSI、HDMI、eDP接口中三路同时输出

◇ LVDS:单通道输出,分辨率最大1280x800@60Hz,与MIPI-    DSI0通道复用

◇ MIPI-DSI:单通道输出分辨率最大1920x1080@60Hz;双通道输出分辨率最大2560x1440@60Hz

eDP:支持eDP1.3,分辨率最大2560x1600@60Hz

◇ HDMI:分辨率1080p@120Hz或4096x2304@60Hz

Camera
1

1路4Lanes MIPI-CSI

Audio
2

1x2ch I2S,1X6ch PDMHP_OUTSPK_OUT

SDIO
2

支持SDIO3.0,数据吞吐量最高104MB/s

Ethernet
2

2路MAC,RGMII接口输出

USB 2.0
2

USB 2.0 HOST

USB 3.0
2

一路USB 3.0 HOST,一路USB 3.0 OTG

(USB 3.0 OTG可拆分为USB 2.0 OTG + SATA功能)

SATA
3

支持eSATA,通信速率最高6.0Gb/s

PCIe 2.1
1

通信速率最高5.0Gbps,仅支持RC模式

PCIe3.0
2

支持PCIe3.0 1x2lane或2x1lane模式,每个通道最大8Gbps

可配置模式:

模式:PCIe3.0 1x2lane Gen3,RC和EP模式

模式二:PCIe3.0 2x1lane Gen3,RC模式

模式三:PCIe3.0 2x1lane Gen2,RC模式

UART
6

最高速率4Mbps

SPI
1

支持主/从模式,需要软件配置

I2C
5

支持7bits和10bits模式,最高速率可达1Mbit/s

PWM
3

支持32Bit定时器/计数器

底板功能参数


功能

描述

Display
eDP

  支持eDP1.3,分辨率最高2560x1600@60Hz

LVDS

  单通道输出,分辨率最高1280x800@60HzMIPI-DSI0通道复用

MIPI-DSI

  单通道输出分辨率最高1920x1080@60Hz;

  双通道输出分辨率最高2560x1440@60Hz;

HDMI

  分辨率1080p@120Hz或4096x2304@60Hz

Camera

  MIPI-CSI X 4lane

USB 2.0

  1路USB 2.0 HOST,立式USB 2.0 Type-A接口

  1路USB 2.0 HOSTMini-PCIE座引出

USB 3.0

  2路USB 3.0 HOST,双层 Type-A 接口

  1路USB 3.0 OTG,使用USB 3.0 立式Type-A接口

SATA

  最大2路

  一路为原USB 3.0 OTG差分通道,出厂默认配置为SATA功能;

  一路与PCIE 2.1通道复用,出厂默认配置为PCIE 2.1功能,可通过软件改为SATA功能

PCIe 2.1

  标准Mini PCIE接口,可通过软件配置为SATA功能

  出厂默认PCIE 2.1功能,开发板已预留复用的SATA接口

PCIe3.0

  2路

  一路为PCIE X 1插槽

  一路通过Mini PCIE接口引出此Mini PCIE接口与USB 2.0 HOST共用,支持4G模块

Audio

  2路,3.5MM双声道耳机输出+双声道扬声器输出

TF Card

  1路,扩展存储
Ethernet

  2路自适应10/100/1000Mbps网口,RJ45接口引出

UART

  8路,通过2.54mm JST插座引出

Debug

  板载USB转串口芯片,Tpye-C接口引出

按键

  3个:开关机,复位,OTG烧写

拨码开关

  2个功能选择开关:

  ①USB 3.0 OTG或USB 2.0 OTG + SATA功能,出厂默认USB 2.0 OTG + SATA ;

  ②PCIE 2.1 或 SATA功能,出厂默认PCIE 2.1功能。

(注:需要软件和拨码开关同时配置才可切换功能,单独切换拨码开关不能切换功能)

4G

  支持移远EC 20 R2.0模块,接口为Mini PCIE接口

5G

  支持移远RM500Q-GL模块,接口为M.2-B

WIFI&BT

  WIFI功能使用SDIO接口,BT功能使用1路UART接口。通过2mm排针引出

扩展IO

  24路

  可配置1x2ch I2S,1x6ch PDM,FSPI(Flexible Serial Peripheral Interface), I2C,SARADC x3,GPIO x3
